零點定位系統
應用領域：
快速接頭被用于無損耗的快速傳輸液壓或氣壓介質。可根據內置安裝型零點定位調節高度。
說明:
快速接頭必須進行2-3mm的導向，軸向需要有密封面。徑向公差不能超過+/-0.2mm。
快速接頭必須在無壓力的狀態下連接。
快速接頭分離力F[N]=15.4xp[bar]。
說明：

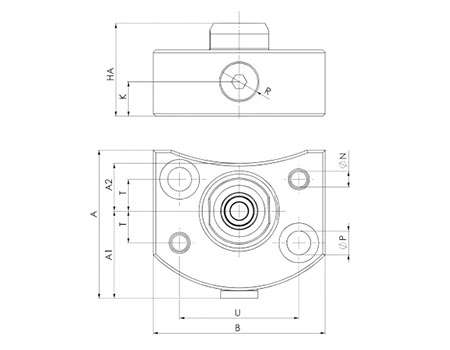

| 訂貨號 | 尺寸 | 普通孔[NW] | A | A1 | A2 | B | HA | K | dia. NH7 | dia.P | R | T | U | 重量[kg] |
| 424002 | K20 | 5 | 56 | 33 | 18 | 65 | 35 | 13 | 6 | 9 | G1/8 | 12 | 45 | 0,9 |
| 424184 | K40 | 5 | 56 | 33 | 18 | 65 | 45 | 13 | 6 | 9 | G1/8 | 12 | 45 | 1,0 |
